自動翻板壓濾機

產品介紹:

機械壓緊壓濾機壓緊時有電動機帶動減速機,經傳動部件推動壓板壓緊濾板。壓緊螺桿和固定螺母設計有可靠的自鎖螺旋角,能保證壓緊時的可靠性和穩定性。用電機綜合保護器實現自動控制??蓪﹄姍C實現過熱和過載保護。

結構特點 技術參數 性能特點

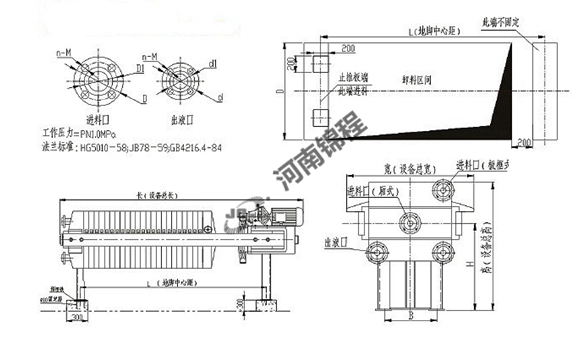

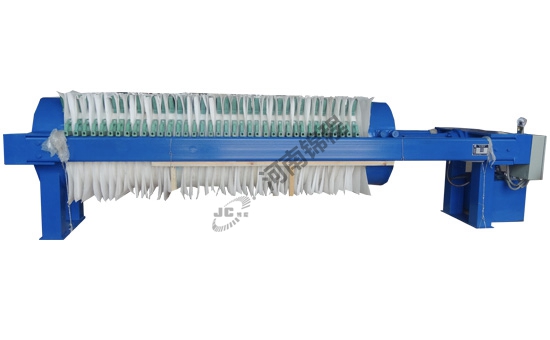

自動翻板壓濾機(圖1)、
機械壓緊壓濾機由電動機,減速機,齒輪付,固定壓板,活動壓板,絲桿,固定螺母,支架,大小腳組成。


型號
過濾面積m2 濾板規格mm 濾餅厚mm 濾板數(塊) 濾室容積(L) 過濾壓力(Mpa) 地基
尺寸
外形
尺寸
整機
質量
kg
L1
mm
B
mm
C
mm

mm

mm
高mm

BMS/
390-25U
1 390*390 25 4 13 0.5 650 150 500 1150 760 650 410
2 9 25 900 1450 570
3 14 38 1150 1695 740


BMS/

390—30U

1 390*390 30 4 15 0.5 710 150 500 1210 760 650 350
2 9 31 1020 1565 400
3 14 46 1330 1875 455

XMSQ/
520-20U
4 520*520 20 9 40 0.5-1.5 1130 200 600 1730 830 850 560
6 14 60 1360 1960 360
8 19 80 1580 2180 700
12 29 120 2060 2660 830
16 39 160 2460 3050 980
18 44 176 2690 3260 1160
20 49 200 2910 3500 1360
BMSQ/
520-30U
4 520*520 30 9 60 0.5 1300 200 600 1900 830 850 590
6 14 90 1600 2200 660
8 19 120 1900 2500 760
12 19 180 2520 3120 930
16 39 240 3060 3660 1100
XMSQ/
700-25U
20 700*700 25 24 250 05-1.6 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080

BMSQ/
700-30U
20 700*700 30 24 300 0.5 2450 460 800 3350 850 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500

機械壓緊壓濾機壓緊螺桿和固定螺母設計有可靠的自鎖螺旋角,能保證壓緊時的可靠性和穩定性。
2.用電機綜合保護器實現自動控制,可對電機實現過熱和過載保護。


型號
過濾面積m2 濾板規格mm 濾餅厚mm 濾板數(塊) 濾室容積(L) 過濾壓力(Mpa) 地基
尺寸
外形
尺寸
整機
質量
kg
L1
mm
B
mm
C
mm

mm

mm
高mm

BMS/
390-25U
1 390*390 25 4 13 0.5 650 150 500 1150 760 650 410
2 9 25 900 1450 570
3 14 38 1150 1695 740


BMS/

390—30U

1 390*390 30 4 15 0.5 710 150 500 1210 760 650 350
2 9 31 1020 1565 400
3 14 46 1330 1875 455

XMSQ/
520-20U
4 520*520 20 9 40 0.5-1.5 1130 200 600 1730 830 850 560
6 14 60 1360 1960 360
8 19 80 1580 2180 700
12 29 120 2060 2660 830
16 39 160 2460 3050 980
18 44 176 2690 3260 1160
20 49 200 2910 3500 1360
BMSQ/
520-30U
4 520*520 30 9 60 0.5 1300 200 600 1900 830 850 590
6 14 90 1600 2200 660
8 19 120 1900 2500 760
12 19 180 2520 3120 930
16 39 240 3060 3660 1100
XMSQ/
700-25U
20 700*700 25 24 250 05-1.6 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080

BMSQ/
700-30U
20 700*700 30 24 300 0.5 2450 460 800 3350 850 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500

機械壓緊壓濾機壓緊螺桿和固定螺母設計有可靠的自鎖螺旋角,能保證壓緊時的可靠性和穩定性。
2.用電機綜合保護器實現自動控制,可對電機實現過熱和過載保護。
