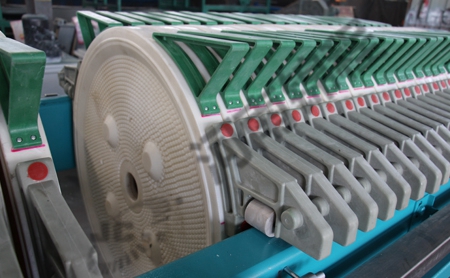

圓形壓濾機過濾壓力較大,其特點是由聚丙烯合成材料、鈣粉、尼龍纖維等材料,采用500T壓力機高溫壓制而成。聚丙烯合成材料加強板上有通孔,尼龍纖維經高溫液化澆注后與聚丙烯加強板牢固結為一體。本實用新型濾泥板耐高溫、耐氧化、耐腐蝕、強度高、使用壽命長、且重量輕、沒有污染,從而提高質量。

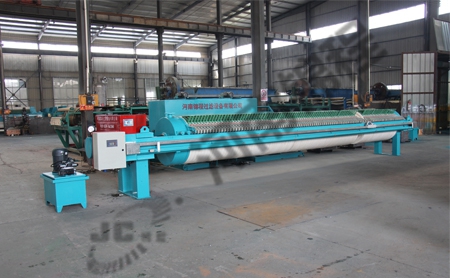

圓形壓濾機的構成部分主要有機架,止推板,壓緊板,大梁,濾布,濾框等
型號 |
過濾面積 (mm) |
框外尺寸(mm) | 濾餅厚(mm) |
濾板數 (塊) |
濾室 容積 (L) |
過濾壓力 (Mpa) |
油缸額 定壓力 (Mpa) |
油缸 大 行程 (KW) |
地基尺寸 (mm) |
外型尺寸 (mm) |
整機 質量 (Kg) |
||||
L1 mm |
B mm |
C mm |
長 mm |
寬 mm |
高 mm |
||||||||||
XM28/Φ 715-30 |
28 | 715 | 30 | 40 | 410 | 1.5 | 25 | 450 | 3400 | 300 | 900 | 4250 | 955 | 1080 | 1900 |
XM31/Φ 715-30 |
31 | 45 | 460 | 3680 | 4530 | 1980 | |||||||||
XM35/Φ 715-30 |
35 | 50 | 510 | 3950 | 4800 | 2050 | |||||||||
XM38/Φ 715-30 |
38 | 55 | 560 | 4230 | 5080 | 2180 | |||||||||
XM41/Φ 715-30 |
41 | 60 | 610 | 4500 | 5350 | 2300 |
1 圓形壓濾機具有過濾壓力大 ,過濾速度快等優點,適用于污泥處理,陶瓷,高壓電瓷,耐火材料,石油等行業,過濾壓力可達32MPa;
2 板框材質有聚丙烯(防腐),鑄鐵,球磨鑄鐵等.
型號 |
過濾面積 (mm) |
框外尺寸(mm) | 濾餅厚(mm) |
濾板數 (塊) |
濾室 容積 (L) |
過濾壓力 (Mpa) |
油缸額 定壓力 (Mpa) |
油缸 大 行程 (KW) |
地基尺寸 (mm) |
外型尺寸 (mm) |
整機 質量 (Kg) |
||||
L1 mm |
B mm |
C mm |
長 mm |
寬 mm |
高 mm |
||||||||||
XM28/Φ 715-30 |
28 | 715 | 30 | 40 | 410 | 1.5 | 25 | 450 | 3400 | 300 | 900 | 4250 | 955 | 1080 | 1900 |
XM31/Φ 715-30 |
31 | 45 | 460 | 3680 | 4530 | 1980 | |||||||||
XM35/Φ 715-30 |
35 | 50 | 510 | 3950 | 4800 | 2050 | |||||||||
XM38/Φ 715-30 |
38 | 55 | 560 | 4230 | 5080 | 2180 | |||||||||
XM41/Φ 715-30 |
41 | 60 | 610 | 4500 | 5350 | 2300 |
1 圓形壓濾機具有過濾壓力大 ,過濾速度快等優點,適用于污泥處理,陶瓷,高壓電瓷,耐火材料,石油等行業,過濾壓力可達32MPa;
2 板框材質有聚丙烯(防腐),鑄鐵,球磨鑄鐵等.
